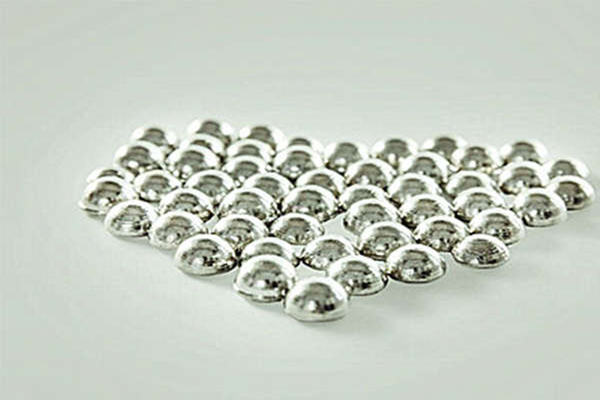

在電子制造業的精密舞臺上，錫球，這個看似微小的金屬顆粒，扮演著絕對關鍵的角色。它是芯片與基板之間形成穩固電連接的核心橋梁，尤其在BGA、CSP等先進封裝技術中。隨著2025年高端芯片封裝密度持續提升、工藝節點不斷微縮，錫球成分的選擇早已超越了簡單的“焊住就行”層面，它直接決定了焊接質量、產品可靠性乃至最終產品的生命周期。那么，錫球中那小小的元素配比，究竟是如何在微觀層面左右焊接大局的？

核心元素：錫鉛體系的終結與無鉛合金的崛起

傳統錫鉛焊料（如Sn63/Pb37）憑借其優異的潤濕性、較低的熔點和良好的機械延展性，統治了電子焊接領域數十年。由于鉛的毒性與RoHS等環保法規的全球性強制實施，無鉛焊料已成為2025年絕對的主流。目前占據主導地位的是錫銀銅（SAC）合金體系，SAC305（Sn96.5Ag3.0Cu0.5）及其衍生變種。錫（Sn）無疑是主體，保證了合金的基體熔點。銀（Ag）的加入至關重要，它能有效降低合金的熔化溫度區間，顯著提高熔融合金的流動性（潤濕性）和最終焊點的機械強度，特別是抗蠕變和抗疲勞性能。銅（Cu）的作用則在于改善焊料的潤濕性，并有助于控制焊接過程中在焊點與銅焊盤界面形成金屬間化合物（IMC）Cu6Sn5的形態與厚度。適量的銀和銅能形成強化相，提升整體焊點的可靠性。

SAC合金并非完美無缺。其熔點通常高于傳統錫鉛焊料（約217°C vs 183°C），意味著需要更高的回流溫度曲線，對元器件和PCB的耐熱性提出了更高要求。同時，SAC合金焊點在承受跌落等劇烈沖擊載荷時，其韌性相對錫鉛焊料稍差，容易發生脆性斷裂，這是2025年移動終端、可穿戴設備制造商持續關注并試圖優化的痛點。

微量元素的魔法：點石成金的細微調整

在主體三元組（SnAgCu）之外，添加微量的“特調元素”（通常占總重量的0.1-1%），已成為精細調控錫球性能、解決特定應用場景痛點的關鍵手段。這些元素如同烹飪中的調味料，用量雖少，效果卻可能極為顯著。鎳（Ni）的加入便是典范。它能有效抑制焊接過程中錫與焊盤銅層之間過度生成厚而脆的Cu3Sn金屬間化合物層，并顯著降低Cu6Sn5的生長速率。更薄的、形態更均勻的IMC層能極大地提升焊點的長期熱機械疲勞壽命和抗沖擊能力，這對于高可靠性要求的車規級、工業級、航空航天電子產品至關重要。2025年，含鎳的SAC合金（如SAC305+Ni）在動力電池管理系統、車載計算單元等高應力應用場景中已成標配。

鉍（Bi）則是另一員“大將”。它的加入能有效降低SAC合金的熔點（SAC0307加入Bi可降至約205°C），這對于熱敏感元件或需要降低整體焊接溫度的工藝非常有益。同時，Bi的加入可以提高焊料的延展性，改善其在室溫下的抗跌落沖擊性能，這對消費類電子產品意義重大。不過，高鉍含量可能導致焊點偏脆，需要謹慎控制比例。銻（Sb）、銦（In）等元素也有應用，分別在不同程度上起到增強焊料強度、降低熔點或改善抗蝕性的作用。2025年的錫球配方設計，更像是在元素周期表中尋求最優解的精妙平衡。

成分、工藝與可靠性的復雜三角關系

錫球成分的選擇絕非孤立事件，它必須與具體的焊接工藝參數（尤其是回流焊溫度曲線）以及最終產品的可靠性需求緊密耦合。熔點不同，要求的回流峰值溫度和液相線以上時間（TAL）必然不同。不同成分形成的熔融合金，其表面張力、粘度、對金屬（如Cu、Ni/Au、OSP）的潤濕動力學存在顯著差異。這直接影響到焊點形成的形狀（焊點高度、鋪展直徑、接觸角），進而影響其電氣連接性能和機械強度。，潤濕性不足可能導致虛焊（Non-wet Open）或枕狀效應（Head-in-Pillow）缺陷；而潤濕性過強則可能造成焊料過度蔓延，產生橋連（Solder Bridge）或削弱焊點本身的結構完整性。

更關鍵的是焊點界面的長期可靠性。焊接后，錫球合金與元器件焊端（通常是Ni/Pd/Au等鍍層）以及PCB焊盤（通常是銅或ENIG等表面處理）之間必然發生冶金反應，形成金屬間化合物（IMC）層。這是連接形成的必要基礎，但其厚度、形態和成分卻高度依賴于錫球中的合金元素以及回流焊的溫度時間歷程。過厚或形態不連續的IMC層（如扇貝狀Cu6Sn5）是潛在的斷裂起始點，在溫度循環、機械振動、跌落沖擊等應力作用下會誘發裂紋擴展，導致焊點失效。2025年，高密度互連（如芯片級封裝CSP、晶圓級封裝WLP）中焊點尺寸不斷縮小（如<200μm甚至100μm），單個焊點所承載的應力更大，imc的形態控制和抗脆性問題變得前所未有的突出。此時，錫球成分中能夠抑制imc過度生長、優化其形態的微量元素（如ni）的價值就凸顯出來。<>

未來趨勢：定制化與高可靠性驅動的成分創新

展望2025年及以后，錫球成分的研發正在向更精細化、定制化和高可靠性方向加速邁進。針對不同應用場景的差異化需求，專用化的錫球合金層出不窮：為應對5G/6G毫米波高頻通信中的信號完整性挑戰，降低介電損耗、優化微觀結構均勻性的低介電無鉛合金受到關注；為滿足數據中心服務器、功率模塊等對高溫服役（>150°C）的嚴苛要求，高銀含量或添加特殊元素（如銻、稀土元素）以提高抗高溫蠕變性能的合金正在開發；在超細間距（如01005元件甚至更小）的微焊接領域，對焊料球尺寸一致性、低飛濺性、低空洞率的要求達到極致，這同樣需要從合金成分的源頭進行優化設計。

同時，可持續性發展對錫球成分也提出了新要求。在滿足無鉛的前提下，減少貴金屬（如銀）的使用以降低成本，以及探索更環保的制造工藝和可回收性更好的合金體系，也是行業持續努力的方向。可以預見，錫球成分的“配方表”將越來越復雜，其背后凝聚的冶金學、界面科學和工藝工程學的智慧也將愈發深厚。理解并掌握這些成分密碼，是確保電子制造在2025年高密度、高性能、高可靠性道路上穩健前行的基石。

問答：

問題1：為什么無鉛錫球（如SAC305）比傳統錫鉛焊料更容易在跌落測試中失效？
答：這主要源于合金微觀結構的差異。傳統錫鉛焊料（Sn63/Pb37）中，鉛相的存在提供了良好的塑性變形能力，能有效吸收沖擊能量。而無鉛SAC合金（如SAC305）的微觀組織主要由富錫的β-Sn基體和彌散分布的Ag3Sn金屬間化合物顆粒組成。這種結構在承受高速?zèng)_擊載荷（如跌落）時，應力容易集中在相對較脆的Ag3Sn顆粒與β-Sn基體的界面上，引發裂紋并快速擴展，導致脆性斷裂。SAC合金本身屈服強度較高但韌性較低，也是原因之一。為解決此問題，2025年業界普遍采用添加微量元素（如Bi）來提升韌性，或優化回流曲線以減少大尺寸Ag3Sn的形成。

問題2：錫球中添加鎳（Ni）的主要目的是什么？它對焊點可靠性有何具體貢獻？
答：添加鎳（Ni）的核心目的是抑制和控制界面金屬間化合物（IMC）的生長，尤其是Cu3Sn層的形成。在無鉛焊接中，錫球與銅焊盤界面會快速形成Cu6Sn5（η相），并在其下方逐漸形成Cu3Sn（ε相）。Cu3Sn層通常更薄但更脆，且其生長過程伴隨著柯肯達爾空洞（Kirkendall voids）的形成，這些空洞是焊點長期可靠性的致命弱點，在熱循環或機械應力下極易成為裂紋源。鎳的加入能有效：1）抑制Cu3Sn層的生成和生長；2）減緩Cu6Sn5層的增厚速率；3）使形成的IMC層（通常是（Cu, Ni）6Sn5）更薄、更均勻、更致密，形態更接近平面而非扇貝狀。這三點共同作用，顯著提升了焊點抵抗熱機械疲勞、振動以及跌落沖擊的能力，極大延長了焊點在嚴苛環境（如汽車電子）下的使用壽命。因此，含鎳無鉛焊料在2025年高可靠性應用領域已成為主流選擇。
