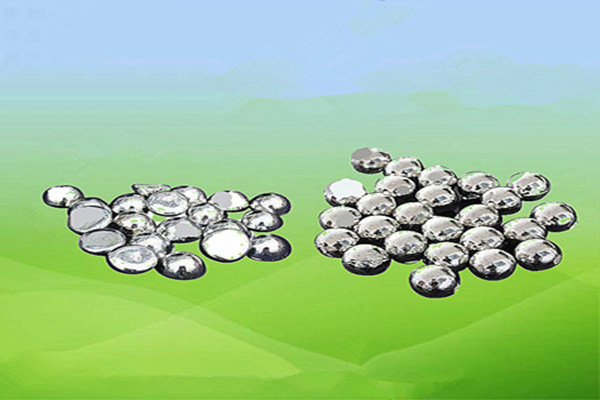

在2025年的今天，當我們拆開一部最新款的折疊手機或高性能顯卡，那些精密電路板上密密麻麻、如繁星般點綴的微小金屬球體，正是現代電子工業的“無名英雄”——錫球（Solder Ball）。它們看似簡單，卻是連接芯片與基板、實現電氣導通與機械支撐的核心橋梁。錫球焊接（Solder Ball Reflow）作為微電子封裝領域的關鍵工藝，其原理融合了材料科學、熱力學與精密工程的智慧。隨著芯片制程的持續微縮和先進封裝（如3D IC、Chiplet）技術的爆發式增長，理解錫球焊接的底層原理從未如此重要。

一、微觀接觸與冶金反應：焊接的物理化學基石

錫球焊接的本質，是利用熔融焊料（通常為錫基合金，如SAC305 - Sn96.5Ag3.0Cu0.5）在金屬焊盤（如銅、鎳金或OSP處理層）上的潤濕（Wetting）與擴散（Interdiffusion），形成牢固的金屬間化合物（Intermetallic Compound, IMC）連接。當溫度達到焊料合金的液相線以上（SAC305約217°C），固態錫球熔化為液態，在表面張力作用下形成近似球冠狀。此時，液態焊料中的活性元素（主要是錫）會與焊盤金屬（如銅）發生劇烈的化學反應。

這個過程的關鍵在于IMC層的形成。以銅焊盤為例，熔融錫會迅速溶解表層銅原子，生成Cu6Sn5（η相）晶體。隨著時間或溫度增加，在界面處還會形成更穩定的Cu3Sn（ε相）。2025年《電子封裝材料學報》的最新研究表明，IMC的厚度、形態及連續性直接決定了焊點的機械強度、導電性和長期可靠性。過厚的IMC會脆化接頭，而IMC不連續則可能導致虛焊。因此，精確控制回流焊的溫度曲線（Profile），尤其是峰值溫度（Peak Temperature）和液相線以上時間（Time Above Liquidus, TAL），是確保形成理想IMC的關鍵。

二、工藝實現：從植球到回流成型的精密控制

錫球焊接的典型工藝流程始于“植球”（Ball Placement）。在芯片或基板的焊盤上預先涂覆助焊劑（Flux），其作用至關重要：清潔金屬表面氧化物、降低熔融焊料表面張力以促進潤濕、并在高溫下提供短暫保護防止再氧化。隨后，通過精密模板或自動化設備，將尺寸均一（常見直徑0.1mm至0.76mm）的錫球精準放置在焊盤上。2025年，隨著芯片I/O密度激增，0.05mm超微間距錫球植球技術已成為行業前沿挑戰。

接下來是核心環節——回流焊（Reflow Soldering）。器件被送入回流爐，經歷預熱（Preheat）、保溫（Soak）、回流（Reflow）和冷卻（Cooling）四個溫區。預熱階段使助焊劑活化并揮發溶劑；保溫階段使整個組件溫度均勻，減少熱應力；回流階段溫度迅速升至峰值（通常230-250°C），錫球完全熔化，在助焊劑輔助下潤濕焊盤，形成冶金結合；在可控速率下冷卻凝固，形成最終的焊點（Solder Joint）。整個過程需精確控制升溫/降溫斜率（通常1-3°C/s），避免“熱沖擊”導致芯片開裂或“墓碑效應”（Tombstoning）。

三、缺陷、挑戰與前沿應對策略

盡管工藝成熟，錫球焊接仍面臨諸多挑戰。常見的缺陷包括：

橋連（Solder Bridging）：相鄰焊點間熔融焊料意外連接，多因錫膏/錫球過量、對位不準或回流溫度過高導致。在超細間距封裝中尤為致命。
  虛焊/開焊（Cold Solder Joint/Non-Wet Open）：焊料未能有效潤濕焊盤，原因可能是焊盤污染、氧化、助焊劑活性不足或溫度不足。
  空洞（Voiding）：焊點內部的氣體殘留，削弱機械強度和導熱性。助焊劑揮發物殘留、焊盤表面不平整或回流曲線不當是主因。
  “黑盤”效應（Black Pad）：在ENIG（化學鍍鎳浸金）表面處理時，鎳層腐蝕導致焊點脆性失效，仍是行業痛點。

2025年的解決方案聚焦于材料與工藝創新：
  新型合金開發：低銀/無銀合金（如Sn-Cu-Ni-Ge）在保持可靠性的同時降低成本；高可靠性領域，鉍（Bi）、銻（Sb）摻雜合金用于抑制錫須（Tin Whisker）。
  精準熱管理：分區控溫回流爐、真空回流焊（有效減少空洞）、激光局部回流（Laser Reflow）技術，實現對微小區域的能量精準投送，減少熱損傷。
  先進檢測與AI：3D X-ray斷層掃描（CT）結合深度學習算法，實現焊點內部缺陷的自動、高精度在線檢測。

四、未來展望：超越傳統錫球焊接

隨著摩爾定律逼近物理極限，先進封裝成為性能提升的主戰場，對互連技術提出了更高要求。錫球焊接也在不斷進化：
  微凸點（Microbump）與混合鍵合（Hybrid Bonding）：在3D IC堆疊中，直徑小于10μm的銅柱微凸點（Copper Pillar）結合熱壓（Thermo-Compression）或混合鍵合（銅-銅直接鍵合+介質層鍵合），提供遠超傳統錫球的互連密度和電氣性能。
  瞬態液相焊接（TLP）：使用特殊中間層（如Sn-In），在較低溫度下形成熔化，隨后與基材反應生成高熔點IMC，實現“低溫焊接，高溫服役”，特別適合熱敏感器件。
  無鉛化與可持續性：全球環保法規趨嚴，完全無鉛且性能媲美SAC的合金研發，以及錫球回收再利用技術，是2025年產業鏈的重要課題。

錫球焊接，這項連接微觀與宏觀的精密技藝，是現代電子設備得以誕生的基石之一。從簡單的物理接觸到復雜的冶金反應，從毫米級焊球到微米級凸點，其原理的深入理解與工藝的精益求精，將持續驅動著電子封裝技術向更高密度、更高可靠性和更綠色的未來邁進。

問答環節：

問題1：為什么說IMC（金屬間化合物）層是錫球焊接可靠性的“雙刃劍”？
答：IMC層是焊料與焊盤金屬發生冶金反應的必然產物，是形成可靠電氣和機械連接的關鍵。它提供了良好的結合強度。IMC本身通常較脆（尤其是過厚時或Cu3Sn層），在熱循環或機械沖擊下容易成為裂紋萌生和擴展的路徑。IMC的生長是持續性的（即使在室溫下也會緩慢進行），過厚的IMC會消耗焊料中的錫，導致焊點成分改變、性能劣化。因此，理想狀態是形成一層薄而連續、成分均勻的IMC（如Cu6Sn5），這需要精確控制焊接溫度、時間和焊料成分。

問題2：2025年，真空回流焊技術在錫球焊接中解決了什么核心問題？
答：真空回流焊的核心優勢在于顯著減少焊點內部的空洞（Voiding）。在常壓回流過程中，助焊劑揮發物、焊盤或錫膏中的有機物分解產生的氣體、以及被包裹的空氣難以完全排出熔融焊料，冷卻后形成氣孔。這些空洞會削弱焊點的有效連接面積，影響電流分布、增加局部發熱，并降低機械強度（尤其是抗跌落和抗熱疲勞能力）。真空回流焊通過在回流階段的關鍵時刻（焊料熔化時）施加負壓環境，強制抽出熔融焊料中的氣體，從而大幅降低空洞率（可控制在1-2%以下），顯著提升高密度、高功率芯片封裝的長期可靠性。
