拆開你的最新款手機、筆記本電腦或智能手表，映入眼簾的是一塊布滿微小元件的精密電路板。支撐這一切穩定運轉的，不僅僅是那些光鮮亮麗的芯片，更是將數以千計微小焊點牢固連接起來的“幕后英雄”——錫膏。在2025年電子產品持續向微型化、高密度、高性能發展的浪潮中，錫膏早已超越了傳統焊料的簡單定義，成為精密電子組裝（尤其是SMT表面貼裝技術）不可替代的核心材料，其作用之關鍵，常常被普通消費者忽視。錫鋅絲

錫膏的構成密碼：不僅僅是焊錫這么簡單

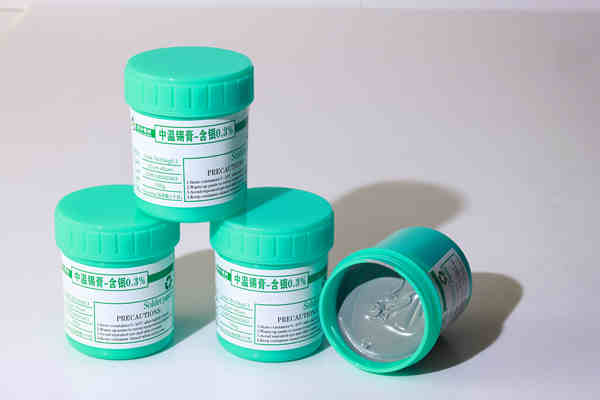

錫膏，絕非只是把錫融化那么簡單。它本質上是一種功能性漿料，是多種核心組分的精密協同體系。其主體是極其微小的金屬合金粉末，通常由錫（Sn）作為基體，輔以銀（Ag）、銅（Cu）、鉍（Bi）等元素，形成如SAC305（Sn96.5Ag3.0Cu0.5）或低溫的Sn42Bi58等合金。這些合金粉末的顆粒形狀（球形為主）、粒徑分布（從幾微米到幾十微米）、含氧量等參數，直接影響印刷性能和最終焊點的可靠性。而將這些金屬粉末粘合、分散，并賦予其活性的，則是另一大關鍵組分——助焊劑系統。它包含了樹脂（提供粘性、保護金屬）、活性劑（清除氧化層）、溶劑（調節粘度、揮發性）、觸變劑（防止印刷后流淌）等。正是這種復雜的物理化學組合，使得錫膏既能被精準印刷到焊盤上，又能在后續回流焊中完成脫溶劑、助焊劑反應、合金熔化、潤濕鋪展、形成可靠焊點的全過程。2025年，高可靠性應用對錫膏中金屬粉純凈度、助焊劑殘留活性控制的要求達到了前所未有的高度。

從宏觀層面看，錫膏的核心任務就是構建可靠的電氣連接和機械連接。在微觀層面，其作用機制則極其精妙。在回流焊的預熱階段，助焊劑中的溶劑開始揮發，活性劑開始溫和軟化并初步清除焊盤和元件引腳表面的氧化膜。隨著溫度進入峰值區，合金粉末完全熔化，液態合金在潔凈的金屬表面（銅焊盤、元件引腳）產生毛細作用，發生潤濕和鋪展，形成冶金結合層。此時，助焊劑的作用達到頂峰，強力清除頑固氧化物并防止高溫下的再氧化，同時降低液態焊料的表面張力，促進其充分鋪展覆蓋焊盤并形成良好的焊點輪廓（即焊點形狀）。冷卻凝固后，形成的微觀組織（如錫銀銅合金中的Ag3Sn、Cu6Sn5金屬間化合物層）決定了焊點的機械強度、導電性、導熱性和長期可靠性（如抗疲勞、抗蠕變性能）。任何一處的成分失調或工藝不當，都可能引發虛焊、冷焊、錫珠、立碑、空洞等缺陷，導致整機失效。2025年，隨著先進封裝（如Chiplet、3D IC）對更小間距、更多I/O的需求，錫膏在確保0.1mm級間距下數千個焊點同時可靠形成的能力，成為高端制造的核心競爭力。

SMT產線的命脈：精準印刷與焊接窗口的掌控者

在現代化的SMT（表面貼裝技術）生產線上，錫膏印刷是整個流程的起點，也是決定良率的關鍵環節。錫膏通過精密鋼網（Stencil），被刮刀（Squeegee）以特定壓力和速度推動，精準地沉積在PCB（印制電路板）的焊盤上。錫膏的流變學特性（觸變性、粘度、塌陷性）在此刻至關重要。它需要具備良好的“下錫性”，能順暢填充鋼網開孔；印刷完成后，又必須保持形狀穩定，不塌落、不粘連，確保微小元件（如01
005、008004尺寸）貼裝時位置準確。2025年，隨著Mini/Micro LED顯示技術的普及，對超細間距、超小焊盤的錫膏印刷精度和一致性要求更是達到了納米級別，推動了鋼網激光切割技術、納米涂層技術以及高精度錫膏噴印技術的飛速發展。

印刷完成后，錫膏迎來了它的“高光時刻”——回流焊接。這是一個對溫度曲線（Profile）要求極其嚴苛的過程。錫膏中的助焊劑需要在特定的溫度區間被充分激活以完成清潔任務，而合金粉末則需要在特定的峰值溫度（如SAC305約235-245°C）下完全熔化并形成良好的冶金結合。這個“焊接窗口”必須精確控制：溫度過低或時間不足會導致冷焊、虛焊；溫度過高或時間過長則可能損傷元件、PCB基材，或?qū)е轮竸┻^度燒焦失效、金屬間化合物過厚影響焊點韌性。錫膏本身的配方設計（如合金熔點、助焊劑活化溫度范圍）直接決定了這個工藝窗口的寬窄。2025年，為了適應更復雜、熱容量差異巨大的混合組裝板（如同時包含大功率芯片和微小被動元件），以及應對更嚴格的環保要求（無鹵、低VOC），錫膏供應商不斷優化配方，致力于提供更寬工藝窗口、更高焊接良率、更低殘留且易于清洗（或在免洗工藝下更安全）的產品。

超越連接：錫膏在先進封裝與可靠性保障中的多維角色

錫膏的應用早已不局限于傳統的SMT貼裝。在2025年如火如荼的先進封裝領域，如倒裝芯片（Flip Chip）、晶圓級封裝（WLP）、2.5D/3D封裝中，錫膏（或錫膏的衍生物如預成型焊片）扮演著更為核心的角色。在芯片凸點（Bump）制作、芯片與基板（Substrate）或中介層（Interposer）的連接中，微米級甚至亞微米級的焊料（通常由錫膏工藝演變而來）是實現高密度互連的關鍵。其成分（如高銀含量以提升導電導熱性）、共晶特性（確保精確的自對準）、低空洞率（減少熱阻和應力集中）等性能指標，直接決定了封裝體的電性能、散熱能力和長期可靠性。針對高功率芯片產生的巨大熱應力，開發具有優異抗熱疲勞性能的錫膏合金（如添加微量稀土元素）成為研究熱點。

電子產品的可靠性，尤其是長期服役于高溫、高濕、振動等惡劣環境下的可靠性，是制造商和消費者的共同關切。錫膏形成的焊點，是電子設備中最薄弱的機械連接點之一。焊點內部的微觀結構（如晶粒大小、金屬間化合物IMC的形態與厚度）、焊接過程中產生的殘余應力、可能存在的微小空洞或裂紋，都會影響其抵抗熱循環、機械沖擊、振動、電遷移甚至腐蝕的能力。因此，錫膏的選擇（如合金體系）、焊接工藝的優化（如控制冷卻速率以細化晶粒）、以及焊后可能進行的可靠性測試（如溫度循環、跌落試驗、剪切/拉力測試）都圍繞著確保焊點長期穩定這一核心目標。2025年，隨著物聯網設備、汽車電子、航空航天電子對壽命和極端環境適應性的要求愈發嚴苛，錫膏在保障產品“十年如一日”穩定運行方面的作用，其戰略意義絲毫不亞于一顆高性能的芯片。

問答：深入理解錫膏的關鍵作用

問題1：為什么說錫膏的印刷是SMT生產線的“命門”？
答：錫膏印刷是SMT流程的第一步，其質量直接決定了后續所有工序的成敗。印刷的精度（位置、厚度、形狀）影響元件貼裝的準確性和最終焊點的形成質量。如果印刷出現偏移、少錫、連錫、拉尖等問題，后續貼片再精準、回流曲線再完美也無法形成合格焊點，輕則需返修（成本高昂），重則導致整板報廢。錫膏的流變特性（粘度、觸變性）必須與鋼網設計、印刷機參數完美匹配，才能在高速度、高精度的生產線上實現穩定、一致的印刷效果。尤其是在處理0
201、01005等超小元件或0.3mm以下細間距器件時，印刷環節的微小偏差都會被放大，成為良率瓶頸。因此，錫膏印刷工藝的控制和監控是SMT產線管理的重中之重。

問題2：2025年錫膏技術面臨的主要挑戰和發展方向是什么？
答：2025年錫膏技術主要面臨三大挑戰及相應的發展方向：
1.  微型化與高密度互連： 隨著芯片封裝間距持續縮小（如向50μm以下邁進），要求錫膏金屬粉末粒徑更細、分布更均勻，同時保持優異的印刷性和抗坍塌性。開發適用于超細間距噴印的錫膏材料、納米級合金粉末技術以及低飛濺配方是重點。
2.  高可靠性與極端環境適應： 汽車電子、航空航天、數據中心等應用對焊點可靠性要求極高。需要開發抗熱疲勞性能更強（如優化合金成分、添加增強相）、抗電遷移、抗硫化/腐蝕的新型合金體系，并確保在高溫高濕、強振動等條件下長期穩定。
3.  可持續性與成本控制： 環保法規趨嚴（無鹵、低VOC、限制有害物質）和貴金屬（銀）價格波動，推動低銀/無銀合金（如SnCuNiGe）、低溫錫膏（SnBi基）、更易清洗或免洗殘留更安全的助焊劑系統，以及提高材料利用率（如噴印技術）的發展。同時，提升錫膏的工藝寬容度，降低對設備和環境的嚴苛要求，也是控制綜合成本的關鍵。
