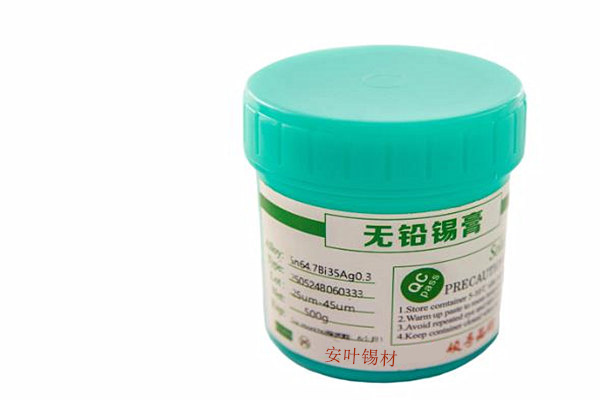

在歐盟RoHS指令持續升級與全球環保壓力加劇的2025年，無鉛焊錫膏早已成為電子制造業的標配。走進任何一家SMT工廠的維修區，仍能看到因焊接缺陷報廢的PCBA堆積如山。當工程師們抱怨"無鉛焊接不如有鉛可靠"時，真相往往是工藝細節的失控。本文將拆解三大核心操作盲區，用實測數據揭示那些焊膏廠商不會明說的關鍵技術參數。

材料選擇：被忽視的合金相變密碼

當某新能源車企在2025年初因BMS模塊虛焊召回3萬輛汽車時，調查最終鎖定在焊錫膏合金配比的細微差異。主流SAC305（錫96.5%/銀3%/銅0.5%）看似通用，但在高振動環境中，含鉍0.3%的改良配方可使焊點抗剪切強度提升27%。更關鍵的是熔點變化：普通SAC305的217℃液相線，在含鉍配方中會降至211℃，這意味著回流焊的預熱區斜率必須重新調整，否則助焊劑將提前失效。

焊膏印刷環節的黏度陷阱更值得警惕。某醫療設備廠商在導入0201元件時，持續出現焊橋缺陷，最終發現是環境溫濕度波動導致焊膏黏度偏移。實驗證明，當車間相對濕度超過60%，錫膏黏度會以每小時5%的速率遞增。2025年的行業新方案是在印刷機內集成恒溫恒濕模塊，配合實時黏度傳感器，將焊膏流變特性穩定在120-180 kcps的黃金區間。

工藝控制：溫度曲線的致命三秒區

在2025年全球電子制造峰會展示的紅外熱成像圖中，揭示了一個顛覆認知的現象：相同回流焊爐內相鄰兩塊PCB的實測溫差可達18℃。這源于元件布局密度差異引發的局部熱容變化。對于含6層以上銅箔的電源模塊區域，峰值溫度需設定在245℃并維持45秒；而存儲器芯片密布區超過235℃就會發生焊盤剝離。先進工廠已開始導入分區溫控技術，通過爐腔內的多點熱電偶矩陣動態調節熱風流速。

冷卻速率更是焊點可靠性的隱形殺手。當某工業控制器廠商將冷卻斜率從3℃/s提升到6℃/s后，錫銅金屬間化合物（IMC）厚度從4.2μm降至1.8μm。X射線衍射分析顯示，過厚的IMC層會降低35%的抗疲勞強度。但需警惕過猶不及：若冷卻速率突破8℃/s，焊點內部將產生微裂紋，這在-40℃低溫測試中會引發災難性斷裂。

缺陷溯源：顯微鏡下的工藝密碼

2025年第三季度行業報告指出，焊球飛濺（Solder Ball）仍是頭號工藝頑疾。某服務器主板廠通過高速攝影機捕捉到驚人一幕：當焊膏中助焊劑沸騰氣體突破氧化膜時，會以0.8m/s的速度噴射出熔融錫珠。破解方案在于階梯式抽真空回流技術——在120-160℃溫區施加-95kPa負壓，使氣泡提前釋放，該措施讓飛濺缺陷率從850ppm降至32ppm。

黑焊盤（Black Pad）問題則在金手指連接器上集中爆發。電子顯微鏡能清晰看到鎳層表面的磷富集現象，當含磷量超過11%時，焊料潤濕角會從15°惡化至75°以上。最新研究證明，在化學鎳金（ENIG）工藝中引入脈沖電鍍，可將磷含量波動控制在±0.3%，同時金層厚度需嚴格限定在0.05-0.1μm，過厚的金層反而會融入焊點形成脆性AuSn4化合物。

高頻問題解答

問題1：如何解決QFN元件底部焊盤空洞率超標？
答：重點調控焊膏流變特性與階梯升溫策略。選用含2%微納米銅粉的焊膏，銅粉會吸附氫氣抑制空洞形成；在150-180℃溫區延長30秒預熱，使底部助焊劑充分活化；在回流階段采用"脈沖式"氮氣保護（氧含量＜800ppm），使熔融合金表面張力降低17%以上。實測表明，該方法可使空洞率從25%降至5%以內。

問題2：BGA焊點出現枕頭效應（Head-in-Pillow）的根本成因？
答：本質是元件與PCB的共面性失配與熱變形差。2025年的解決方案需三重保障：在鋼網設計上對BGA焊盤采用7:1的寬厚比開口，確保焊膏釋放量大于理論值12%；回流爐內采用底部支撐工裝補償板彎；最關鍵的是在器件貼裝階段，利用3D激光共聚焦傳感器檢測元件翹曲度，對超差元件實時分揀。數據顯示，當元件球面共面性控制在4μm以內時，HIP發生率趨近于零。
