在2025年全球芯片產業鏈加速重構的背景下，錫膏這個看似微小的電子材料正在成為尖端制造領域的關鍵命脈。隨著國產28納米芯片產線全面投產和柔性電子元件的爆發式增長，錫膏的配方迭代與工藝革新正悄然重塑著電子制造的底層規則。當我們在拆解最新款的AR眼鏡或折疊屏手機時，那些隱藏在精密電路板上的焊點，正是錫膏技術演進的絕佳注腳。

一、 錫膏：微電子連接的“隱形骨骼”

現代錫膏早已不是單純的鉛錫合金，而是由金屬粉末、助焊劑體系、觸變劑等組成的精密配方。其核心作用在于實現電子元件與PCB焊盤之間的冶金結合——在回流焊過程中，金屬顆粒熔化形成焊點，助焊劑則同步清除氧化層并降低表面張力。2025年頭部廠商的錫膏金屬粒徑已突破3微米關卡，這使得01005超微型元件的貼裝良品率提升至99.6%。

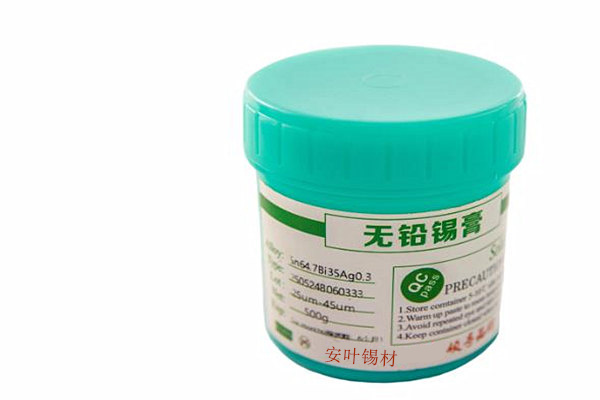

更值得關注的是無鉛錫膏的環保革命。歐盟RoHS 3.0指令在2025年強制要求電子產品的鉛含量必須低于200ppm，這直接推動SAC305（錫96.5%/銀3.0%/銅0.5%）合金成為行業新基準。而像鉍基低溫錫膏這類創新材料，因其150℃的超低熔點特性，已成功應用于OLED柔性屏的驅動芯片焊接，徹底規避了高溫對柔性基材的損傷風險。

二、 實戰技巧：從“翻車”到“封神”的關鍵細節

在使用錫膏時，溫度控制堪稱生命線。2025年主流的階梯式回流曲線要求：預熱區升溫速率必須控制在1-3℃/秒，否則助焊劑會提前揮發失效；峰值溫度則需精確匹配錫膏配方，以SAC305為例需達到245±5℃并維持40秒。近期某手機代工廠就因回流焊峰值溫度偏差6℃，導致整批次5G射頻模組出現冷焊，造成千萬級損失。

模板設計則是另一大痛點。隨著0.3mm pitch芯片的普及，激光切割模板的開口精度要求已達±5μm。業內新興的納米涂層技術讓模板壽命提升3倍，有效解決了密間距QFN器件印刷時的橋連難題。而對于POP（堆疊封裝）工藝，階梯模板已成為剛需——下層芯片區域厚度0.1mm，上層區域0.15mm，這種“錯層”設計能精準控制不同位置的下錫量。

三、 前沿突破：錫膏技術的未來戰場

2025年最引人矚目的當屬納米焊料技術。通過在錫膏中添加納米銅顆粒，焊點的抗熱疲勞性能提升400%，這使得電動汽車功率模塊的壽命突破10萬小時。中科院材料所最新發表的成果顯示，這種“納米強化”焊點即便在-55℃至200℃的極端溫差循環下，仍能保持完整的IMC（金屬間化合物）結構。

而低溫燒結銀錫膏的商用化則打開了新世界。與傳統錫膏不同，它在250℃下通過銀顆粒的固相擴散實現連接，導熱系數高達200W/mK，完美適配第三代半導體器件。特斯拉最新碳化硅逆變器模塊就采用了該技術，結溫耐受能力直接提升至175℃。更激動人心的是自修復錫膏的出現，當焊點因振動產生微裂紋時，內置的微膠囊會釋放修復劑自動填補缺陷——這項技術已通過航天級可靠性驗證。

問答精選：

問題1：2025年如何解決錫膏印刷中的橋連問題？
答：核心在于三要素協同：采用電鑄鎳模板（厚度0.08mm）搭配納米防粘涂層；優化刮刀參數，60度硬質刮刀配合1.5kgf/cm2壓力效果最佳；最重要的是引入實時SPC監控系統，通過微距鏡頭捕捉印刷圖像，AI算法能在0.5秒內識別潛在橋連風險并自動調整參數。

問題2：無鉛錫膏的可靠性是否仍然落后于含鉛產品？
答：經過配方迭代，現代SAC系無鉛錫膏性能已實現反超。以耐跌落性能為例，SAC307+0.1%鎳的配方使焊點抗沖擊能力提升60%，遠超傳統Sn63Pb37。而摻雜稀土元素的DF-8X系列錫膏，其高溫老化后的機械強度保持率甚至達到98%，完美適配工業級設備需求。
